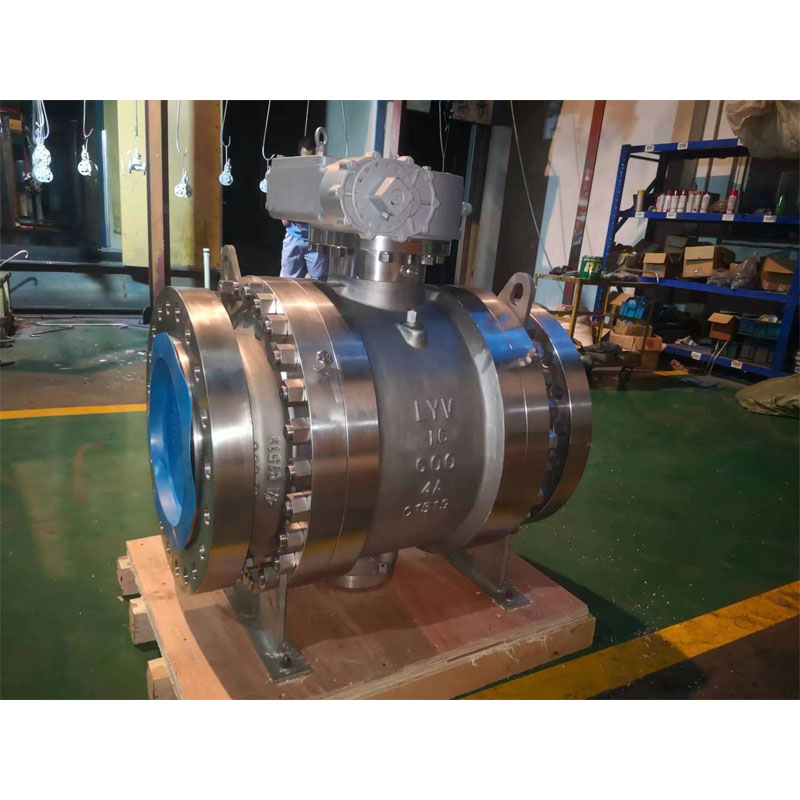

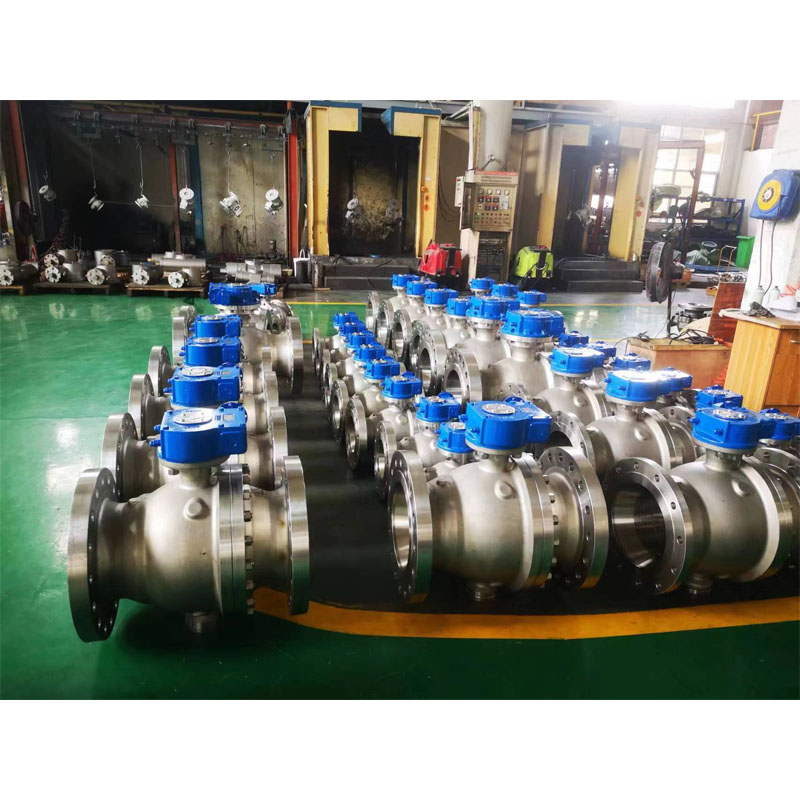

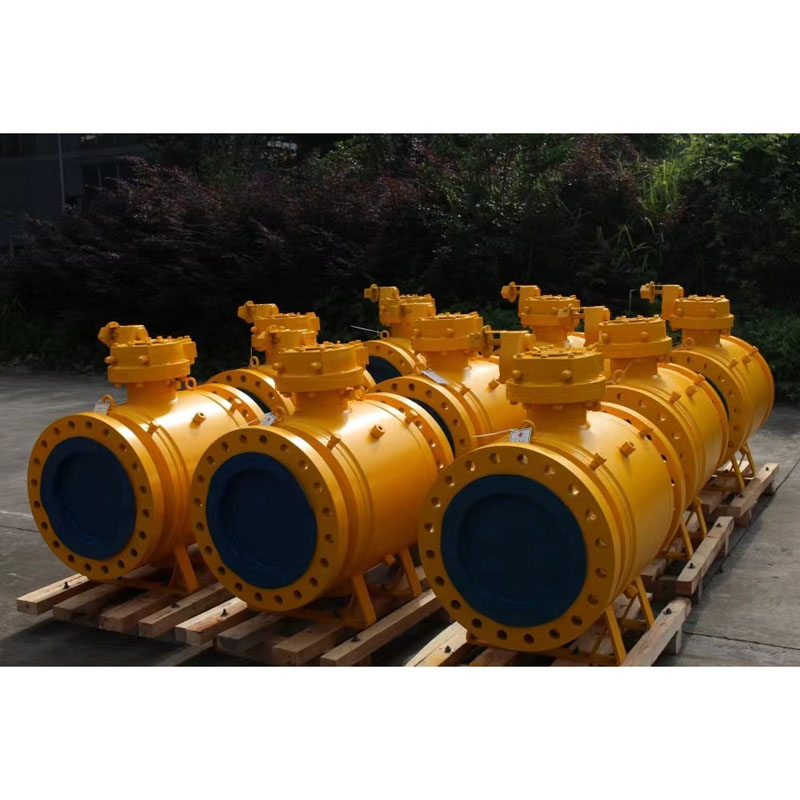

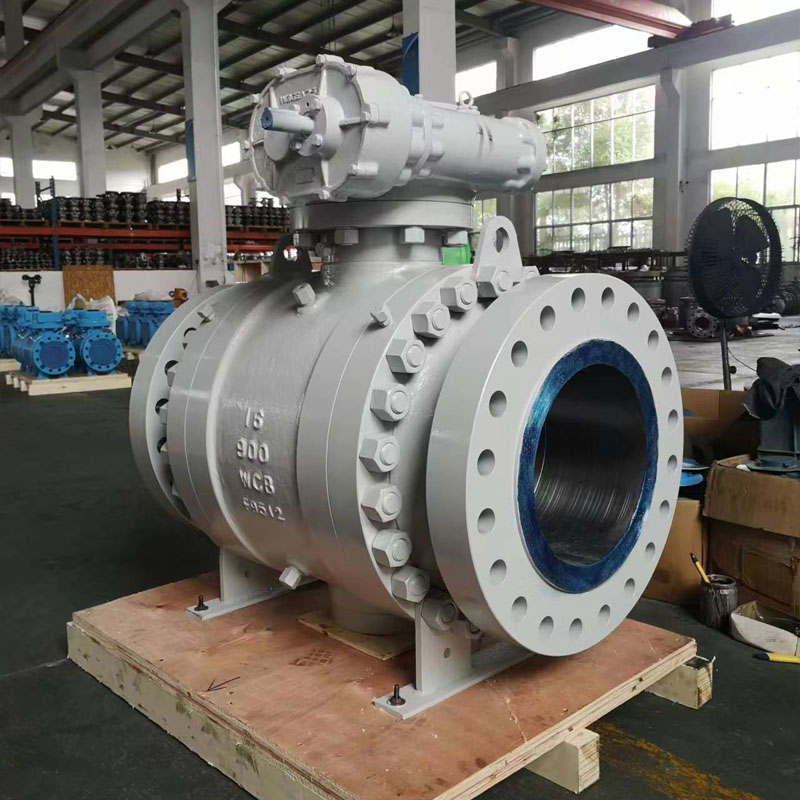

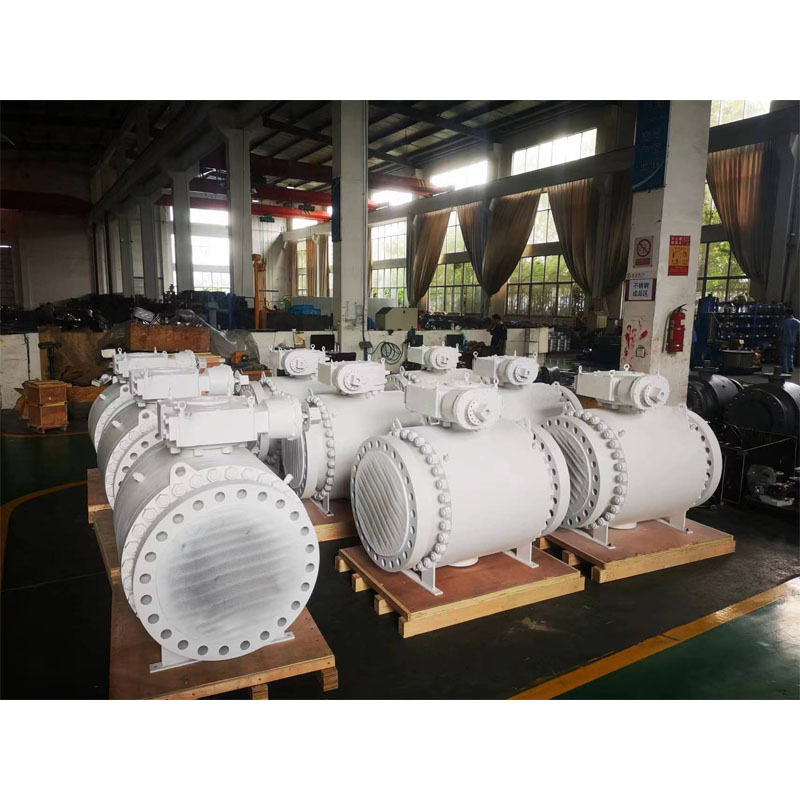

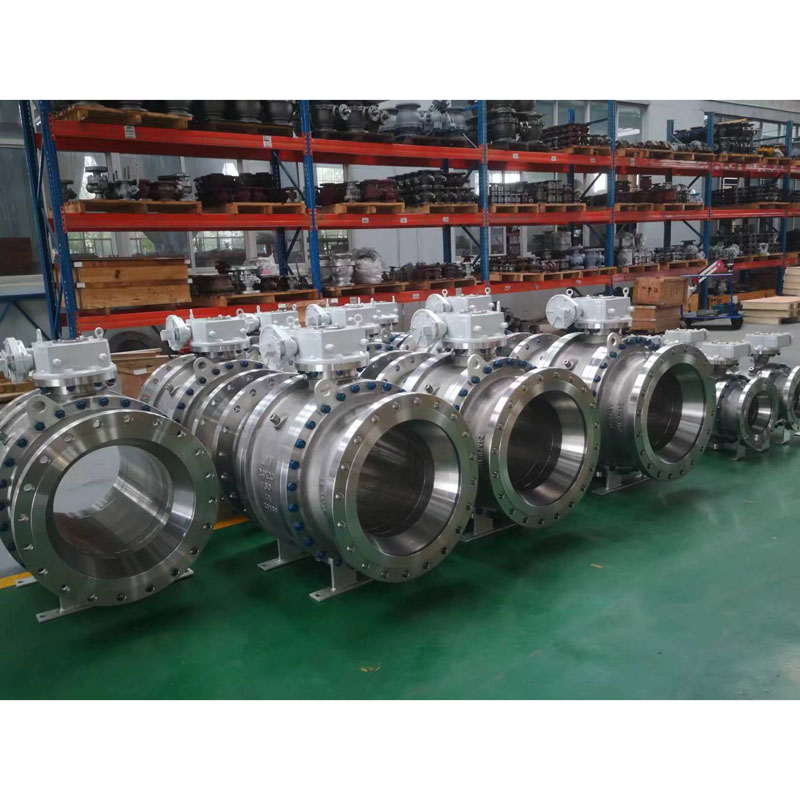

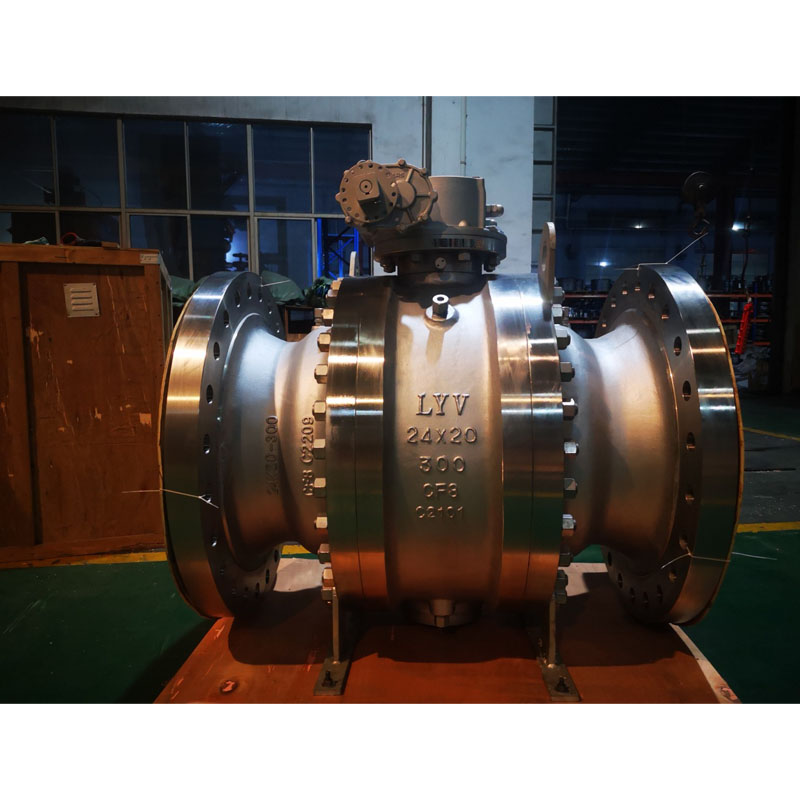

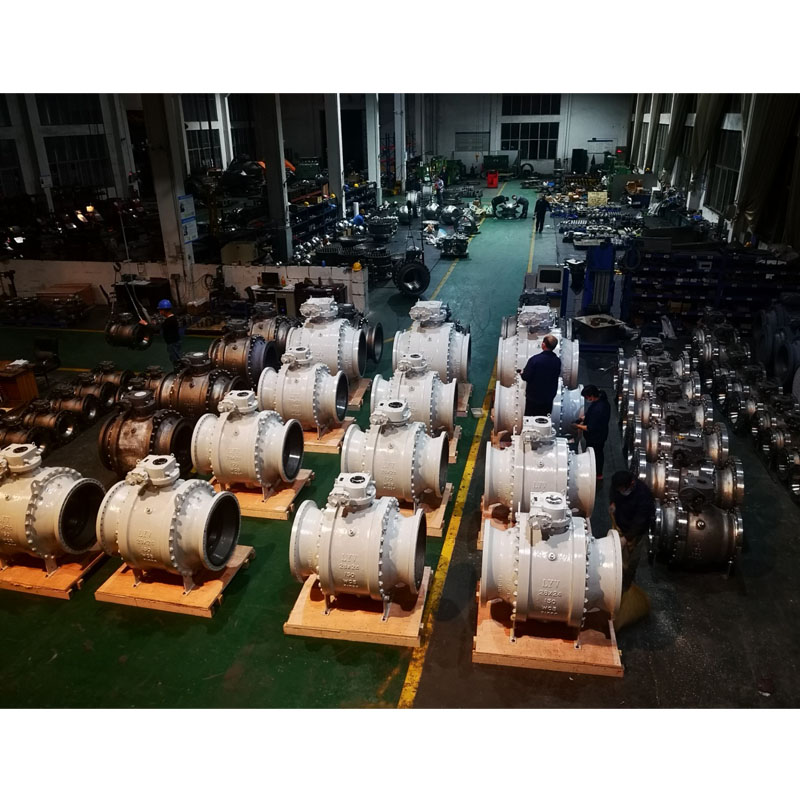

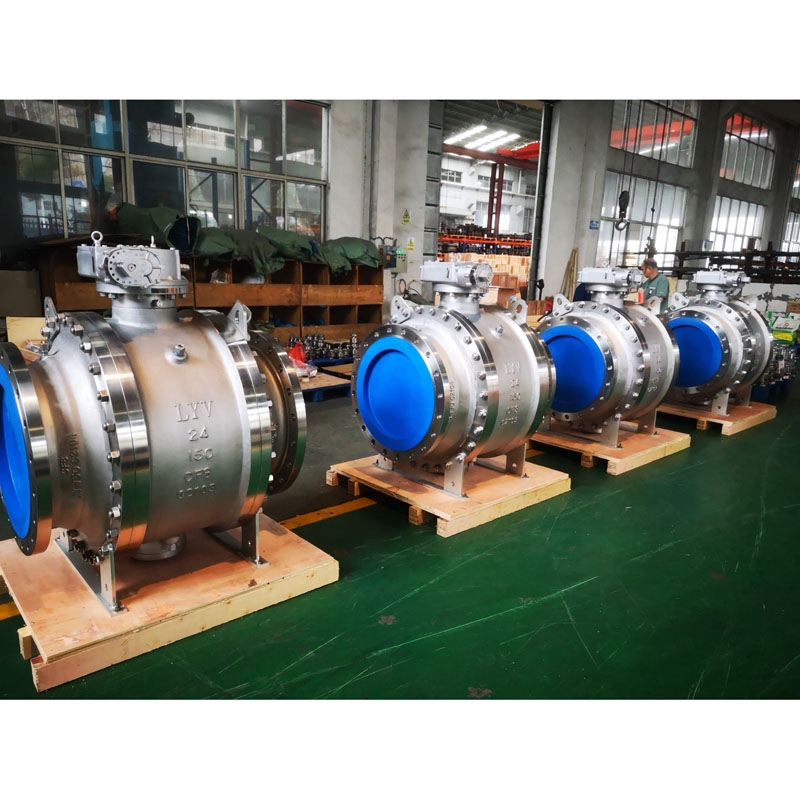

సైడ్ ఎంట్రీ Trunnuion మౌంటెడ్ బాల్ వాల్వ్

LYV అనేది API 6D , ISO 9001 మరియు CE ఆమోదించబడిన చైనాలో సైడ్ ఎంట్రీ ట్రూన్యుయన్ మౌంటెడ్ బాల్ వాల్వ్ తయారీదారు మరియు సరఫరాదారు. సైడ్ ఎంట్రీ బాల్ వాల్వ్‌లు స్ప్లిట్ బాడీ నిర్మాణం కోసం 2-pc లేదా 3-pc బాడీతో బాల్ వాల్వ్‌లు.

డిజైన్ & టెస్టింగ్ ఇంటర్నేషనల్ స్టాండర్డ్ ఆఫ్ టూ పీస్ బాల్ వాల్వ్

డిజైన్ స్టాండర్డ్ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

తనిఖీ & పరీక్ష ప్రమాణం : API 598/ API 6D

ఫైర్ సేఫ్ టెస్టింగ్ స్టాండర్డ్ : API 607/API 6FA

అంచు నుండి అంచు వరకు పొడవు : ANSI B 16.10 -చిన్న నమూనా/ పొడవైన నమూనా

ముగింపు కనెక్షన్: ANSI B 16.5కి ఫ్లాంగ్డ్ ఎండ్, బట్ వెల్డ్ చివరలు, స్టాక్ వెల్డ్ ముగుస్తుంది.

తయారీదారు పరిమాణం మరియు ఒత్తిడి పరిధి:

NPS 1/2” నుండి 48” (ANSI క్లాస్ 150LB కోసం)

NPS 1/2” నుండి 48” (ANSI క్లాస్ 300LB కోసం)

NPS 1/2” నుండి 48” (ANSI క్లాస్ 600LB కోసం)

NPS 1/2” నుండి 36” (ANSI క్లాస్ 900LB కోసం)

NPS 1/2” నుండి 24” (ANSI క్లాస్ 1500LB కోసం)

NPS 1/2” నుండి 12” (ANSI క్లాస్ 2500LB కోసం)

లేదా

DN15 నుండి DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa కోసం)

DN15 నుండి DN1200 (PN4.0Mpa, PN5.0Mpa కోసం)

DN15 నుండి DN1200 (PN6.3Mpa, PN10.0Mpa కోసం)

DN15 నుండి DN900 (PN15.0Mpa కోసం)

DN15 నుండి DN600 (PN25.0Mpa కోసం)

పైప్ బోర్: పూర్తి బోర్ (FB)/ బోర్‌ను తగ్గించండి(RB)

నిర్మాణ సంస్థ: సైడ్ ఎంట్రీ

బోనెట్/కవర్ రకం: బోల్టెడ్ బోనెట్/ఎక్స్‌టెండెడ్ బోనెట్

సీటు రకం: సాఫ్ట్ రకం/ హార్డ్ సీల్ మెటల్ రకం

ప్రవాహ దిశ: యూని-డైరెక్షనల్/ద్వై-డైరెక్షనల్

సేవా మాధ్యమం: సహజ వాయువు, చమురు, నీరు, ఆక్సిజన్ వాయువు మొదలైనవి

సేవ: SOUR, ISO 15156/ NACE MR0175

ఫీచర్: ఫైర్ సేఫ్టీ డిజైన్

యాంటీ స్టాటిక్ డిజైన్

బ్లో-అవుట్ ప్రూఫ్ స్టెమ్

వాల్వ్ ఆపరేషన్: మాన్యువల్ లివర్ / వార్మ్-గేర్ / యాక్యుయేటర్ ఆపరేటెడ్ / న్యూమాటిక్ యాక్యుయేటర్ / ఎలక్ట్రికల్ యాక్యుయేటర్

MOC (బిల్ ఆఫ్ మెటీరియల్ – BOM):

శరీరం &బానెట్: ASTM A 216 GR. WCB/ASTM A105N (కార్బన్ స్టీల్)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (తక్కువ ఉష్ణోగ్రత. కార్బన్ స్టీల్)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (స్టెయిన్‌లెస్ స్టీల్)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (స్టెయిన్‌లెస్ స్టీల్)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (డ్యూప్లెక్స్ స్టెయిన్‌లెస్ స్టీల్)

సాలిడ్ బాల్ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

గమనిక: హర్సీల్ మెటల్ సీట్ రకం బాల్ ఉపరితల చికిత్స: ENP, HCR, WC, వెల్డింగ్ Ni60/ Ni55

కాండం : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

బాల్ సీట్ & బాడీ సీల్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్టెడ్ PTFE – GFT / కార్బన్ ఫిల్డ్ PTFE – CFT

: పీక్ / డెల్రిన్ / గ్రాఫాయిల్ – గ్రాఫైట్ రింగ్

గ్లాండ్ ప్యాకింగ్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్డ్ PTFE – GFT / కార్బన్ ఫిల్డ్ PTFE – CFT

: గ్రాఫాయిల్ - గ్రాఫైట్ రింగ్

ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్ అంటే ఏమిటి?

ట్రన్నియన్ మౌంటెడ్ బాల్ వాల్వ్ అనేది త్రైమాసిక టర్నింగ్ వాల్వ్, ఇది పైప్‌లైన్‌లలో ప్రవహించే మాధ్యమాన్ని ఆపడానికి సహాయపడుతుంది. ట్రన్నియన్ మౌంటెడ్ బాల్ వాల్వ్ యొక్క ప్రత్యేక లక్షణం మధ్యలో ఉంచబడిన రౌండ్ లేదా గోళాకార ఆకారంలో దాని డిస్క్. ఇది ప్రవాహాన్ని ఆపడానికి లేదా ప్రారంభించడానికి తిరుగుతూ ఉంటుంది.
