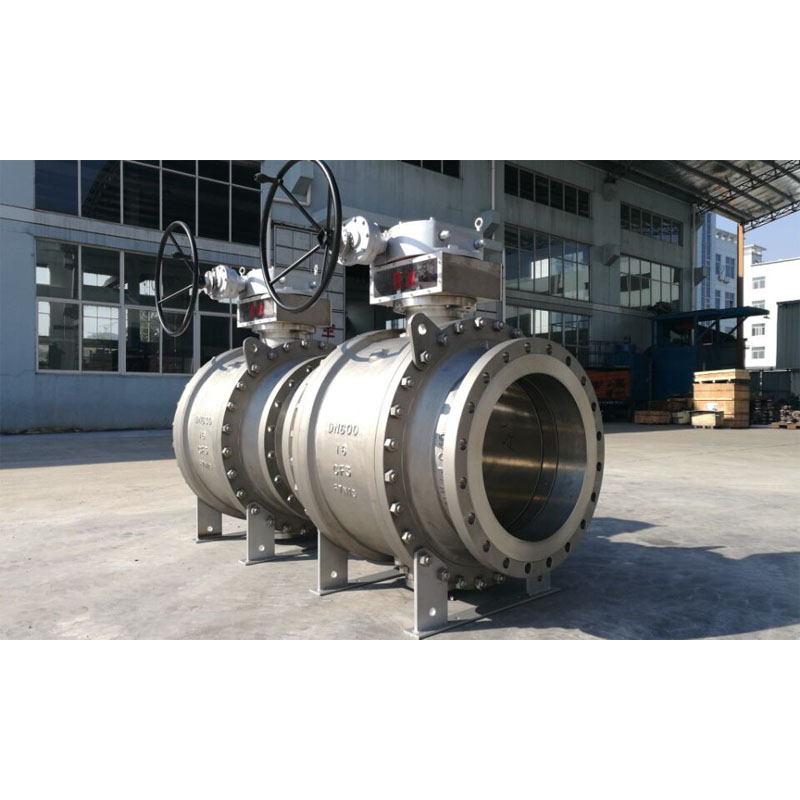

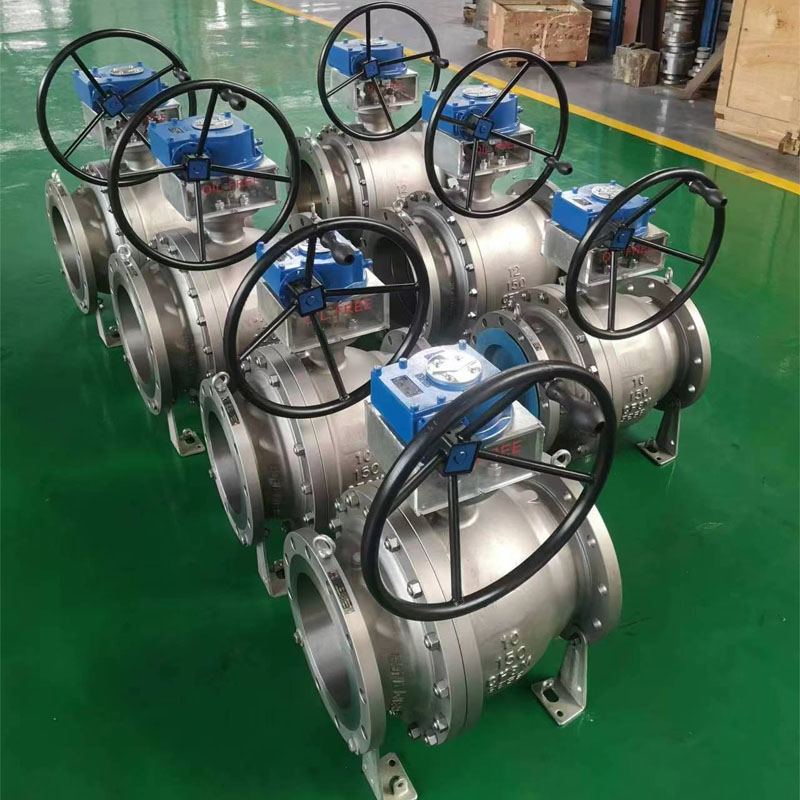

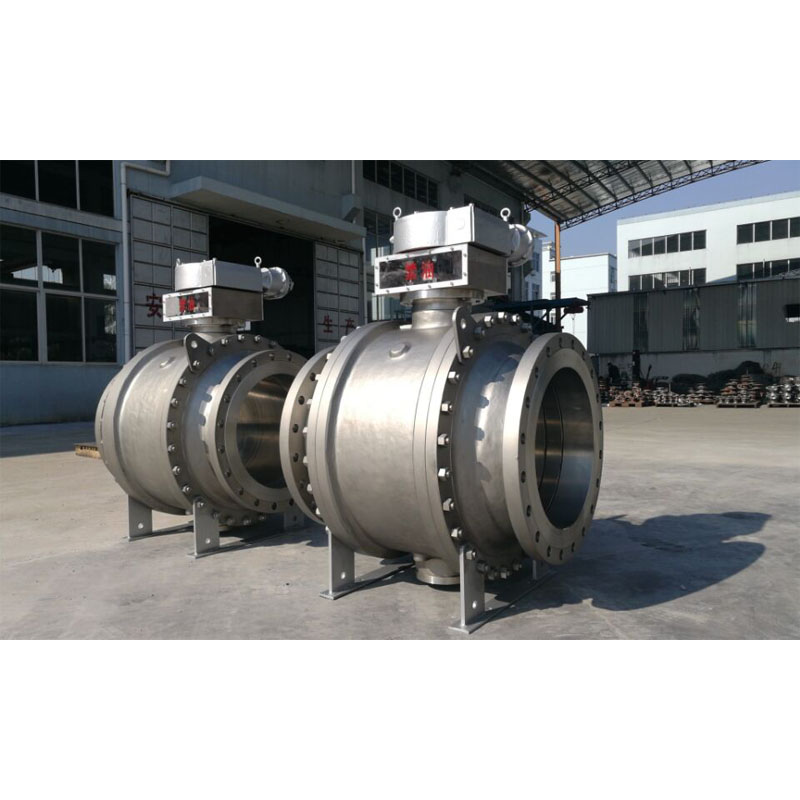

ఆక్సిగాన్ బాల్ వాల్వ్

ఆక్సిగాన్ బాల్ వాల్వ్ అనేది సిస్టమ్‌లోని ఆక్సిగాన్ గ్యాస్ కోసం ఉపయోగించే ఒక రకమైన ప్రత్యేక బాల్ వాల్వ్, ఇది అసెంబ్లీ మరియు ఇన్‌స్టాలేషన్ ప్రక్రియలో ఖచ్చితంగా ఆయిల్ ఫ్రీ అవసరం.

డిజైన్ & టెస్టింగ్ ఇంటర్నేషనల్ స్టాండర్డ్ ఆఫ్ టూ పీస్ బాల్ వాల్వ్

డిజైన్ స్టాండర్డ్ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

తనిఖీ & పరీక్ష ప్రమాణం : API 598/ API 6D

ఫైర్ సేఫ్ టెస్టింగ్ స్టాండర్డ్ : API 607/API 6FA

అంచు నుండి అంచు వరకు పొడవు : ANSI B 16.10 -చిన్న నమూనా/ పొడవైన నమూనా

ముగింపు కనెక్షన్: ANSI B 16.5కి ఫ్లాంగ్డ్ ఎండ్, బట్ వెల్డ్ చివరలు, స్టాక్ వెల్డ్ ముగుస్తుంది.

తయారీదారు పరిమాణం మరియు ఒత్తిడి పరిధి:

NPS 1/2” నుండి 48” (ANSI క్లాస్ 150LB కోసం)

NPS 1/2” నుండి 48” (ANSI క్లాస్ 300LB కోసం)

NPS 1/2” నుండి 48” (ANSI క్లాస్ 600LB కోసం)

NPS 1/2” నుండి 36” (ANSI క్లాస్ 900LB కోసం)

NPS 1/2” నుండి 24” (ANSI క్లాస్ 1500LB కోసం)

NPS 1/2” నుండి 12” (ANSI క్లాస్ 2500LB కోసం)

లేదా

DN15 నుండి DN1200 (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa కోసం)

DN15 నుండి DN1200 (PN4.0Mpa, PN5.0Mpa కోసం)

DN15 నుండి DN1200 (PN6.3Mpa, PN10.0Mpa కోసం)

DN15 నుండి DN900 (PN15.0Mpa కోసం)

DN15 నుండి DN600 (PN25.0Mpa కోసం)

పైప్ బోర్: పూర్తి బోర్ (FB)/ బోర్‌ను తగ్గించండి(RB)

నిర్మాణ సంస్థ: సైడ్ ఎంట్రీ

బోనెట్/కవర్ రకం: బోల్టెడ్ బోనెట్/ఎక్స్‌టెండెడ్ బోనెట్

సీటు రకం: మృదువైన రకం

ప్రవాహ దిశ: యూని-డైరెక్షనల్/ద్వై-డైరెక్షనల్

సేవా మాధ్యమం: ఆక్సిజన్ వాయువు

ఫీచర్: ఫైర్ సేఫ్టీ డిజైన్

యాంటీ స్టాటిక్ డిజైన్

బ్లో-అవుట్ ప్రూఫ్ స్టెమ్

వాల్వ్ ఆపరేషన్: మాన్యువల్ లివర్ / వార్మ్-గేర్ / యాక్యుయేటర్ ఆపరేటెడ్ / న్యూమాటిక్ యాక్యుయేటర్ / ఎలక్ట్రికల్ యాక్యుయేటర్

MOC (బిల్ ఆఫ్ మెటీరియల్ - BOM):

శరీరం &బానెట్: ASTM B148 C95800 (అల్-కాంస్య)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (స్టెయిన్‌లెస్ స్టీల్)

ఘన బంతి : ASTM B148 C95800 (అల్-కాంస్య)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

కాండం : ASTM B148 C95800 (అల్-కాంస్య)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

బాల్ సీట్ & బాడీ సీల్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్టెడ్ PTFE

: పీక్ / డెల్రిన్ / గ్రాఫాయిల్ – గ్రాఫైట్ రింగ్

గ్లాండ్ ప్యాకింగ్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్డ్ PTFE – GFT / కార్బన్ ఫిల్డ్ PTFE – CFT
