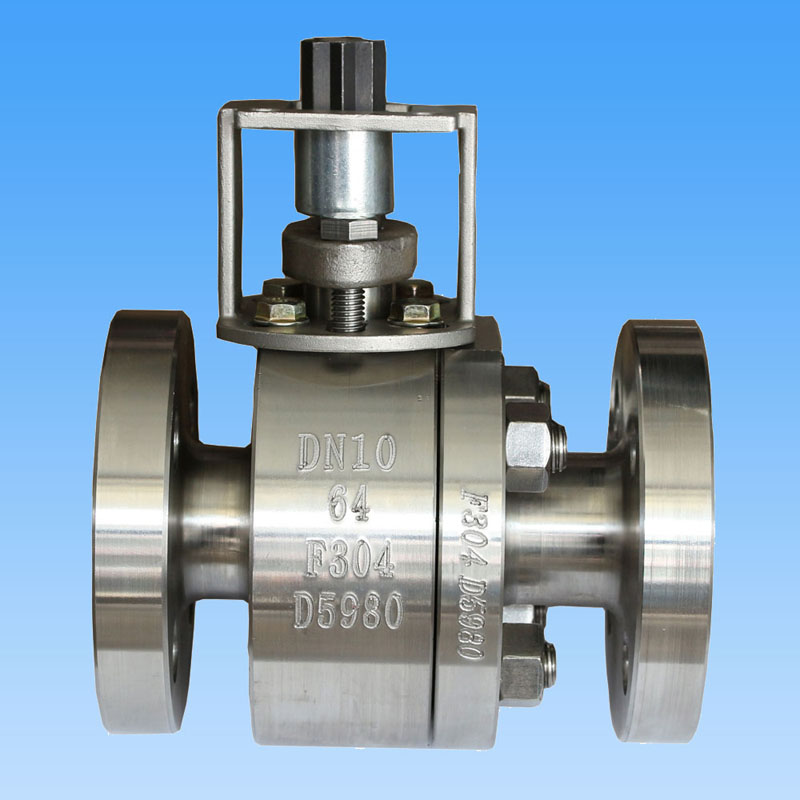

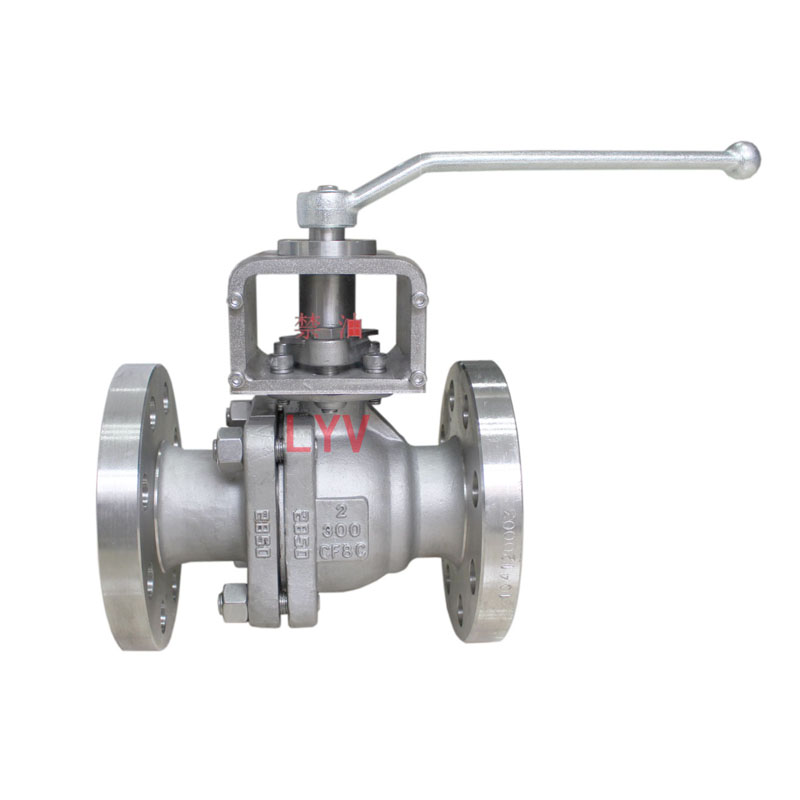

పూర్తి బోర్ ఫ్లోటింగ్ బాల్ వాల్వ్

LYV® పూర్తి బోర్ ఫ్లోటింగ్ బాల్ వాల్వ్ పైప్‌లైన్‌లోని మీడియంను కత్తిరించడానికి లేదా కనెక్ట్ చేయడానికి ఉపయోగించబడుతుంది, ఇది వంటి లక్షణాలను కలిగి ఉంటుంది: వాల్వ్ సీల్, తక్కువ రాపిడి గుణకం, చిన్న ఆపరేటింగ్ టార్క్, వివిధ రకాల సీట్ మెటీరియల్‌లు, విస్తృత శ్రేణి అనుకూలత, తెరవడం / సరైన స్విచ్‌తో మూసివేయండి. అదే సమయంలో, ఫ్లోటింగ్ బాల్ వాల్వ్ స్టెమ్ సీల్‌ను నిర్ధారించడానికి అగ్ని తర్వాత వాల్వ్ బాడీతో మెటల్ సంబంధాన్ని ఏర్పరుస్తుంది.

డిజైన్ & టెస్టింగ్ అంతర్జాతీయ ప్రమాణం:

డిజైన్ స్టాండర్డ్ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

తనిఖీ & పరీక్ష ప్రమాణం : API 598/ API 6D

ఫైర్ సేఫ్ టెస్టింగ్ స్టాండర్డ్ : API 607/API 6FA

అంచు నుండి అంచు వరకు పొడవు : ANSI B 16.10 -చిన్న నమూనా/ పొడవైన నమూనా

ముగింపు కనెక్షన్: ANSI B 16.5కి ఫ్లాంగ్డ్ ఎండ్, బట్ వెల్డ్ చివరలు, స్టాక్ వెల్డ్ ముగుస్తుంది.

తయారీదారు పరిమాణం మరియు ఒత్తిడి పరిధి:

NPS 1/2â నుండి 10â (ANSI క్లాస్ 150LB కోసం)

NPS 1/2â నుండి 8*(ANSI క్లాస్ 300LB కోసం)

NPS 1/2â నుండి 4â (ANSI క్లాస్ 600LB కోసం)

లేదా

DN15 నుండి DN250 వరకు (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa కోసం)

DN15 నుండి DN200 (PN4.0Mpa, PN5.0Mpa కోసం)

DN15 నుండి DN100 (PN6.3Mpa, PN10.0Mpa కోసం)

పైప్ బోర్: ఫుల్ బోర్(FB)

నిర్మాణ సంస్థ: ఎండ్ ఎంట్రీ, 2 పీస్/3 పీస్

బోనెట్/కవర్ రకం: బోల్టెడ్ బోనెట్/ఎక్స్‌టెండెడ్ బోనెట్

సీటు రకం: సాఫ్ట్ రకం/ హార్డ్ సీల్ మెటల్ రకం

ప్రవాహ దిశ: యూని-డైరెక్షనల్/ద్వై-డైరెక్షనల్

సేవా మాధ్యమం: సహజ వాయువు, చమురు, నీరు, ఆక్సిజన్ వాయువు మొదలైనవి

సేవ: SOUR, ISO 15156/ NACE MR0175

ఫీచర్: ఫైర్ సేఫ్టీ డిజైన్

యాంటీ స్టాటిక్ డిజైన్

బ్లో-అవుట్ ప్రూఫ్ స్టెమ్

ISO 5211 మౌంటెడ్ IPAD

వాల్వ్ ఆపరేషన్: మాన్యువల్ లివర్ / వార్మ్-గేర్ / యాక్యుయేటర్ ఆపరేటెడ్ / న్యూమాటిక్ యాక్యుయేటర్ / ఎలక్ట్రికల్ యాక్యుయేటర్

MOC (బిల్ ఆఫ్ మెటీరియల్ â BOM):

శరీరం &బానెట్: ASTM A 216 GR. WCB/ASTM A105N (కార్బన్ స్టీల్)

: ASTM A352 LCB / LCC / ASTM A350 LF2 (తక్కువ ఉష్ణోగ్రత. కార్బన్ స్టీల్)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (స్టెయిన్‌లెస్ స్టీల్)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (స్టెయిన్‌లెస్ స్టీల్)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (డ్యూప్లెక్స్ స్టెయిన్‌లెస్ స్టీల్)

సాలిడ్ బాల్ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

గమనిక: హర్సీల్ మెటల్ సీట్ రకం బాల్ ఉపరితల చికిత్స: ENP, HCR, WC, వెల్డింగ్ Ni60/ Ni55

కాండం : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

బాల్ సీట్ & బాడీ సీల్: PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్టెడ్ PTFE â GFT / కార్బన్ ఫిల్డ్ PTFE â CFT

: పీక్ / డెల్రిన్ / గ్రాఫాయిల్ â గ్రాఫైట్ రింగ్

గ్లాండ్ ప్యాకింగ్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్డ్ PTFE â GFT / కార్బన్ ఫిల్డ్ PTFE â CFT

: గ్రాఫాయిల్ â గ్రాఫైట్ రింగ్

ఫ్లోటింగ్ టైప్ బాల్ వాల్వ్ అంటే ఏమిటి?

ఫ్లోటింగ్ బాల్ వాల్వ్ అనేది ఒక రకమైన వాల్వ్, దాని బంతి వాల్వ్ బాడీ లోపల తేలుతుంది; ఇది దిగువ వైపుకు ప్రవహిస్తుంది మరియు నమ్మదగిన ముద్రను నిర్ధారించడానికి మధ్యస్థ పీడనం ద్వారా సీటుకు వ్యతిరేకంగా గట్టిగా నెట్టబడుతుంది. ఇది మంచి సీలింగ్ పనితీరుతో చాలా సరళమైన డిజైన్ మరియు సీలింగ్ ఒత్తిడి ప్రధానంగా సీట్ రింగ్‌లపై విధించబడుతుంది కాబట్టి పనిభారాన్ని భరించడానికి సీట్ మెటీరియల్‌పై ఆధారపడుతుంది. సాధారణంగా తేలియాడే బంతి కవాటాలు తక్కువ మరియు మధ్యస్థ పీడన రేటింగ్‌తో పైప్‌లైన్ వ్యవస్థలో పని చేస్తాయి.

పూర్తి బోర్ బాల్ వాల్వ్ అంటే ఏమిటి?

పూర్తి బోర్ బాల్ వాల్వ్ ప్రధానంగా ఆన్-ఆఫ్ పరిస్థితులకు ఉపయోగించబడుతుంది. ప్రక్రియ పైప్‌లైన్ వ్యవస్థలో, చాలా వాల్వ్‌లు ఫ్లో పాసేజ్ లేదా క్లోజర్ మెంబర్ యొక్క ప్రాంతాన్ని పైపు లోపలి వ్యాసం కంటే చిన్నదిగా చేయడం ద్వారా ప్రవాహాన్ని నిర్దిష్ట పరిధికి పరిమితం చేయడానికి రూపొందించబడ్డాయి. కొన్ని రకాల బాల్ వాల్వ్‌లు ఓవర్-సైజ్ బాల్‌ను కలిగి ఉంటాయి, అంతర్గత ప్రవాహ మార్గాలు ఎటువంటి స్పష్టమైన పరిమితులు లేకుండా ద్రవం వెళ్లేలా చేయడానికి తగినంత స్థలాన్ని కలిగి ఉండేలా చూసుకోవాలి, బంతిపై రంధ్రం ఉన్నందున దీనికి ఫుల్ బోర్ బాల్ వేల్స్ అని పేరు పెట్టారు. పైప్‌లైన్ వ్యాసంతో సరిపోలడానికి అదే పరిమాణం.
