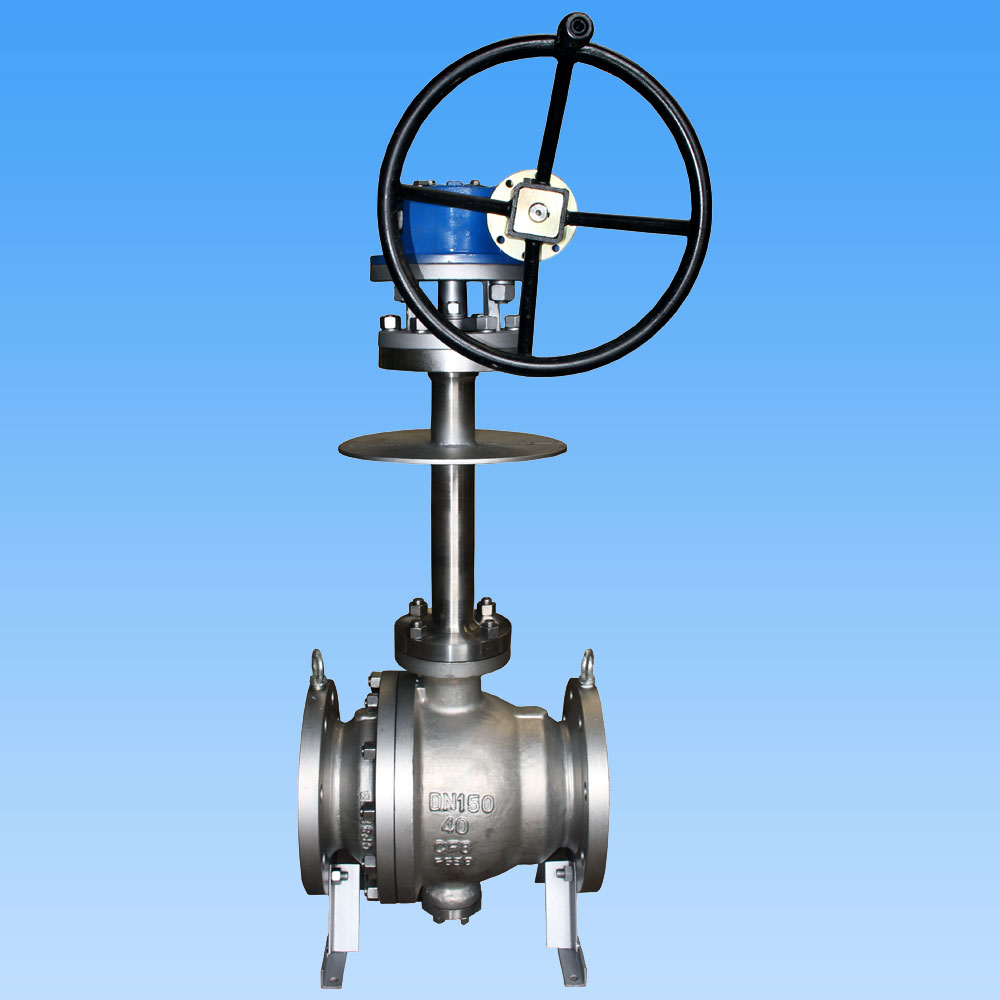

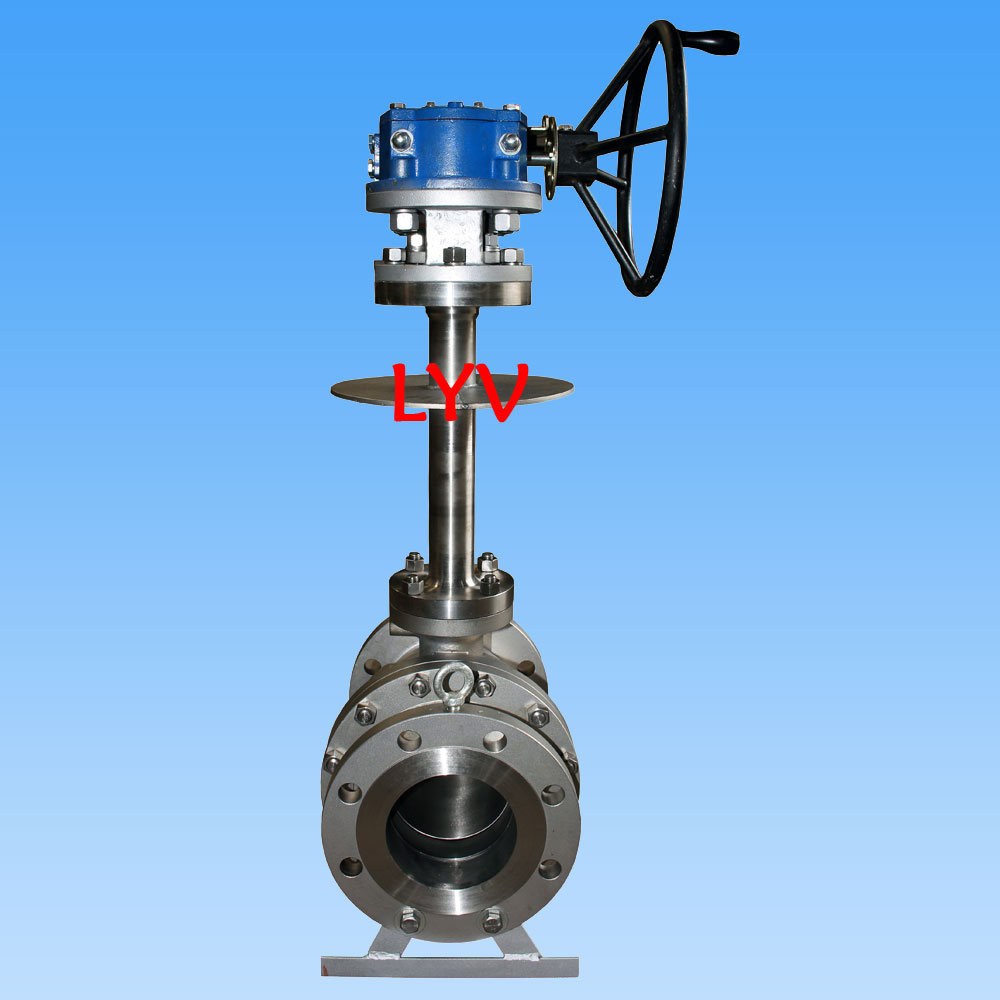

క్రయోజెనిక్ ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్

ప్రొఫెషనల్ వాల్వ్ తయారీదారుగా, మేము మీకు క్రయోజెనిక్ ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్‌ను అందించాలనుకుంటున్నాము, ఇది డిజైన్ స్టాండర్డ్ API 6D&ASME B16.34 మరియు క్రయోజెనిక్ టెస్టింగ్ విధానాల ప్రకారం రసాయన పరిశ్రమ లేదా చల్లని వాతావరణంలో తక్కువ పని ఉష్ణోగ్రత కోసం ఉపయోగించే ప్రత్యేక వాల్వ్‌లు. , పరిమితి ఉష్ణోగ్రత -196℃ కంటే తక్కువగా ఉండవచ్చు.

క్రయోజెనిక్ ఫ్లోటింగ్ బాల్ వాల్వ్‌లు తక్కువ ఉష్ణోగ్రత పని పరిస్థితికి, ప్రత్యేకించి లిక్విడైజ్డ్ నేచర్ గ్యాస్ వంటి కొన్ని ప్రమాదకర మాధ్యమాల కోసం ఉపయోగించబడతాయి. క్రయోజెనిక్ బాల్ వాల్వ్‌ల రూపకల్పన, తయారీ, తనిఖీ మరియు పరీక్షలో మా కంపెనీ అనుభవం ఉంది.

డిజైన్ & టెస్టింగ్ ఇంటర్నేషనల్ స్టాండర్డ్

డిజైన్ స్టాండర్డ్ : BS EN ISO 17292 (BS 5351) / ASME B 16.34 /API 6D

తనిఖీ & పరీక్ష ప్రమాణం : API 598/ API 6D

ఫైర్ సేఫ్ టెస్టింగ్ స్టాండర్డ్ : API 607/API 6FA

అంచు నుండి అంచు వరకు పొడవు : ANSI B 16.10 -చిన్న నమూనా/ పొడవైన నమూనా

ముగింపు కనెక్షన్: ANSI B 16.5కి ఫ్లాంగ్డ్ ఎండ్, బట్ వెల్డ్ చివరలు, స్టాక్ వెల్డ్ ముగుస్తుంది.

తయారీదారు పరిమాణం మరియు ఒత్తిడి పరిధి:

NPS 2” నుండి 48” (ANSI క్లాస్ 150LB కోసం)

NPS 2” నుండి 48” (ANSI క్లాస్ 300LB కోసం)

NPS 2” నుండి 48” (ANSI క్లాస్ 600LB కోసం)

NPS 2” నుండి 36” (ANSI క్లాస్ 900LB కోసం)

NPS 2” నుండి 24” (ANSI క్లాస్ 1500LB కోసం)

NPS 2” నుండి 12” (ANSI క్లాస్ 2500LB కోసం)

లేదా

DN50 నుండి DN1200 వరకు (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa కోసం)

DN50 నుండి DN1200 (PN4.0Mpa, PN5.0Mpa కోసం)

DN50 నుండి DN1200 (PN6.3Mpa, PN10.0Mpa కోసం)

DN50 నుండి DN900 (PN15.0Mpa కోసం)

DN50 నుండి DN600 (PN25.0Mpa కోసం)

పైప్ బోర్: పూర్తి బోర్(FB)/ బోర్‌ను తగ్గించండి(RB)

నిర్మాణ సంస్థ: ముగింపు ప్రవేశం

బోనెట్/కవర్ రకం: కాండం ప్యాకింగ్ & సీలింగ్ యొక్క విశ్వసనీయతకు విస్తరించిన బోనెట్ డిజైన్, పని ఉష్ణోగ్రత -196℃కి అనుకూలంగా ఉంటుంది.

సీటు రకం: సాఫ్ట్ రకం/ హార్డ్ సీల్ మెటల్ రకం

ప్రవాహ దిశ: యూని-డైరెక్షనల్/ద్వై-డైరెక్షనల్

సేవా మాధ్యమం: సహజ వాయువు, నూనె, నీరు మొదలైనవి

సేవ: SOUR, ISO 15156/ NACE MR0175

ఫ్యుజిటివ్ ఎమిషన్: ISO 15848

ఫీచర్: ఫైర్ సేఫ్టీ డిజైన్

యాంటీ స్టాటిక్ డిజైన్

బ్లో-అవుట్ ప్రూఫ్ స్టెమ్

డబుల్ బ్లాక్ మరియు బ్లీక్ డిజైన్

ISO 5211 మౌంటెడ్ IPAD

వాల్వ్ ఆపరేషన్: మాన్యువల్ లివర్ / వార్మ్-గేర్ / యాక్చుయేటర్ ఆపరేటెడ్ / న్యూమాటిక్ యాక్యుయేటర్ / మోటార్ యాక్యుయేటర్

MOC (బిల్ ఆఫ్ మెటీరియల్ - BOM):

శరీరం &బానెట్: ASTM A352 LCB / LCC /ASTM A350 LF2 /LF3 (తక్కువ ఉష్ణోగ్రత. కార్బన్ స్టీల్)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (స్టెయిన్‌లెస్ స్టీల్)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (స్టెయిన్‌లెస్ స్టీల్)

సాలిడ్ బాల్ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

గమనిక: హర్సీల్ మెటల్ సీట్ రకం బాల్ ఉపరితల చికిత్స: ENP, HCR, WC, వెల్డింగ్ Ni60/ Ni55

కాండం : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

బాల్ సీట్ & బాడీ సీల్: కార్బన్ నిండిన PTFE - CFT

: గ్రాఫాయిల్ - గ్రాఫైట్ రింగ్

గ్రంధి ప్యాకింగ్: కార్బన్ నిండిన PTFE - CFT

: గ్రాఫాయిల్ - గ్రాఫైట్ రింగ్
