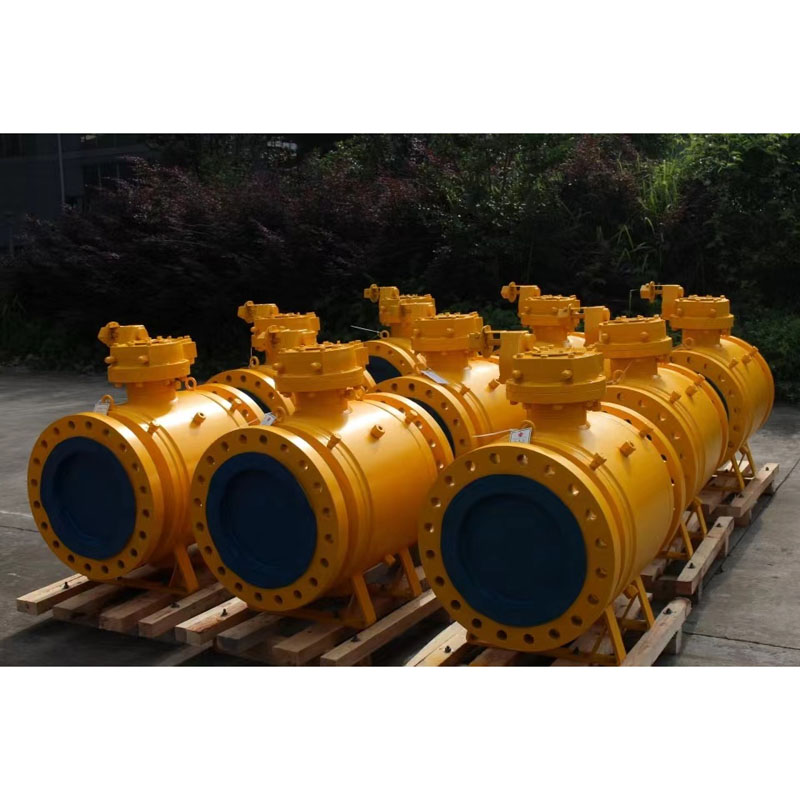

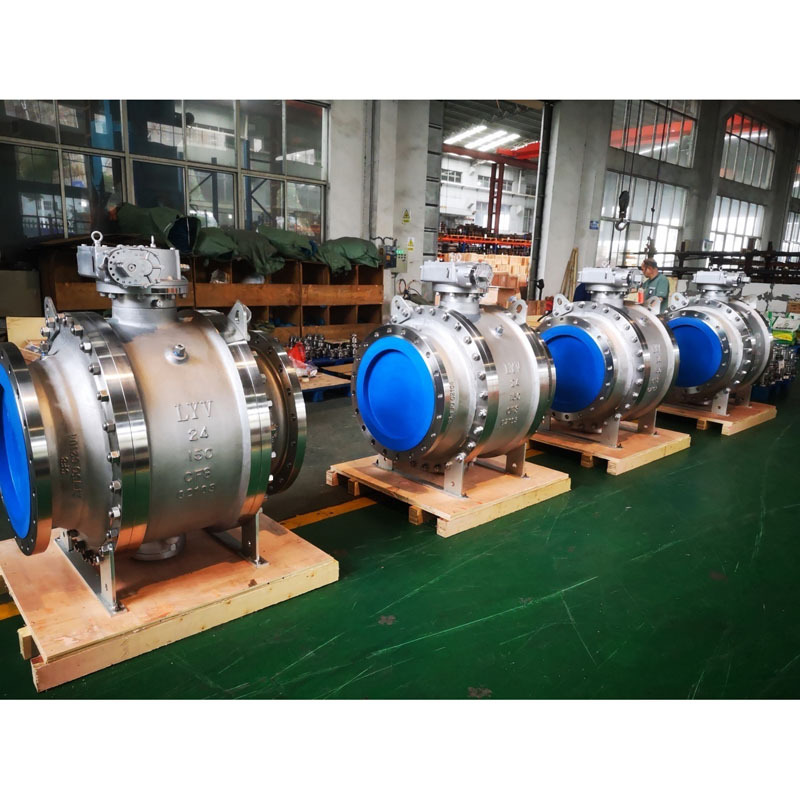

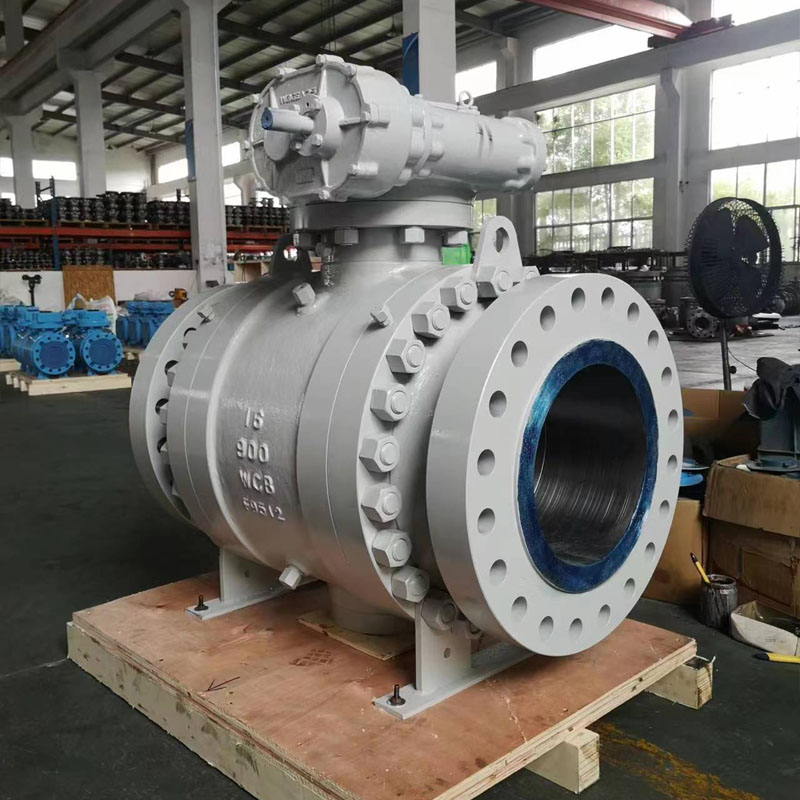

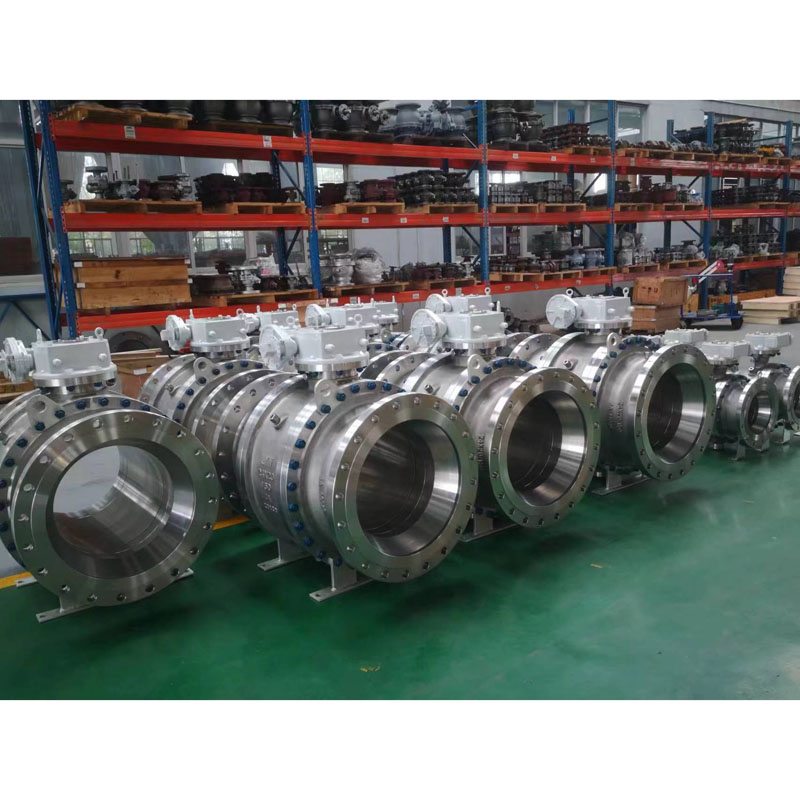

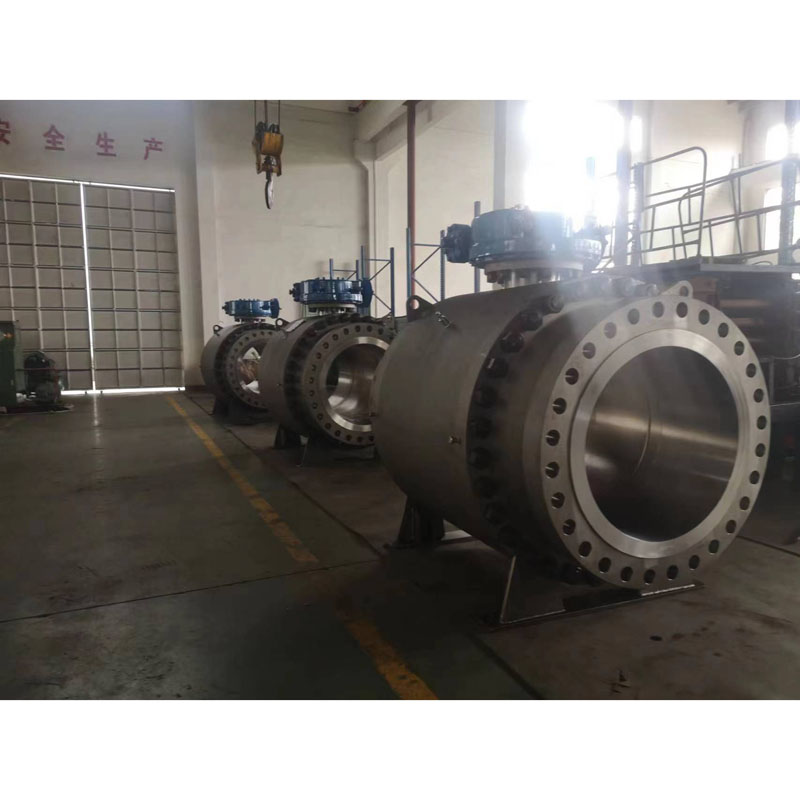

తారాగణం ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్

LYV అనేది API 6D , ISO 9001 మరియు CE ఆమోదించబడిన చైనాలో కాస్టింగ్ ట్రూనియన్ మౌంటెడ్ కాస్టింగ్ ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్ తయారీదారు మరియు సరఫరాదారు. కాస్టింగ్ ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్‌లు కాస్టింగ్ అచ్చు ప్రక్రియతో కాస్ట్ స్టీల్ మెటీరియల్ బాడీ & బానెట్‌ను తయారు చేయడానికి ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్‌లు. సాధారణంగా, ఉపరితలం సజావుగా మరియు చక్కగా ఉండేలా కాస్టింగ్ వాల్వ్‌ల శరీరం యొక్క ఉపరితలంపై మేము 2 లేదా 3 సార్లు బ్లాస్టింగ్ ట్రీట్‌మెంట్ చేస్తాము.

కాస్టింగ్ ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్ డబుల్ బ్లాక్ మరియు బ్లీడ్ లేదా డబుల్ పిస్టన్ టైప్‌తో రూపొందించబడింది, ఇది కాండం మరియు సీట్లు రెండింటికీ సీలెంట్ ఇంజెక్షన్ సిస్టమ్‌తో శరీర కుహరానికి అమర్చబడి ఉంటుంది, తద్వారా ఇది సీటు లేదా కాండం లీకేజీని నిరోధించడానికి అప్‌స్ట్రీమ్ మరియు డౌన్‌స్ట్రీమ్ చివరల నుండి ప్రవహిస్తుంది. .

డిజైన్ & టెస్టింగ్ అంతర్జాతీయ ప్రమాణం:

డిజైన్ స్టాండర్డ్ : ISO 14313/ ASME B 16.34 /API 6D

తనిఖీ & పరీక్ష ప్రమాణం : API 598/ API 6D

ఫైర్ సేఫ్ టెస్టింగ్ స్టాండర్డ్ : API 607/API 6FA

అంచు నుండి అంచు వరకు పొడవు : ANSI B 16.10 -చిన్న నమూనా/ పొడవైన నమూనా

ముగింపు కనెక్షన్: ANSI B 16.5కి ఫ్లాంగ్డ్ ఎండ్, బట్ వెల్డ్ చివరలు, స్టాక్ వెల్డ్ ముగుస్తుంది.

తయారీదారు పరిమాణం మరియు ఒత్తిడి పరిధి:

NPS 2” నుండి 48” (ANSI క్లాస్ 150LB కోసం)

NPS 2” నుండి 48” (ANSI క్లాస్ 300LB కోసం)

NPS 2” నుండి 48” (ANSI క్లాస్ 600LB కోసం)

NPS 2” నుండి 36” (ANSI క్లాస్ 900LB కోసం)

NPS 2” నుండి 24” (ANSI క్లాస్ 1500LB కోసం)

NPS 2” నుండి 12” (ANSI క్లాస్ 2500LB కోసం)

లేదా

DN50 నుండి DN1200 వరకు (PN0.6Mpa, 1.6Mpa, PN2.0Mpa, PN2.5Mpa కోసం)

DN50 నుండి DN1200 (PN4.0Mpa, PN5.0Mpa కోసం)

DN50 నుండి DN1200 (PN6.3Mpa, PN10.0Mpa కోసం)

DN50 నుండి DN900 (PN15.0Mpa కోసం)

DN50 నుండి DN600 (PN25.0Mpa కోసం)

పైప్ బోర్: పూర్తి బోర్(FB)/ బోర్‌ను తగ్గించండి(RB)

నిర్మాణ సంస్థ: ముగింపు ప్రవేశం

బోనెట్/కవర్ రకం: బోల్టెడ్ బోనెట్/ఎక్స్‌టెండెడ్ బోనెట్

సీటు రకం: సాఫ్ట్ రకం/ హార్డ్ సీల్ మెటల్ రకం

ప్రవాహ దిశ: యూని-డైరెక్షనల్/ద్వై-డైరెక్షనల్

సేవా మాధ్యమం: సహజ వాయువు, చమురు, నీరు, ఆక్సిజన్ వాయువు మొదలైనవి

సేవ: SOUR, ISO 15156/ NACE MR0175

ఫ్యుజిటివ్ ఎమిషన్: ISO 15848

ఫీచర్: ఫైర్ సేఫ్టీ డిజైన్

యాంటీ స్టాటిక్ డిజైన్

బ్లో-అవుట్ ప్రూఫ్ స్టెమ్

డబుల్ బ్లాక్ మరియు బ్లీక్ డిజైన్

ISO 5211 మౌంటెడ్ IPAD

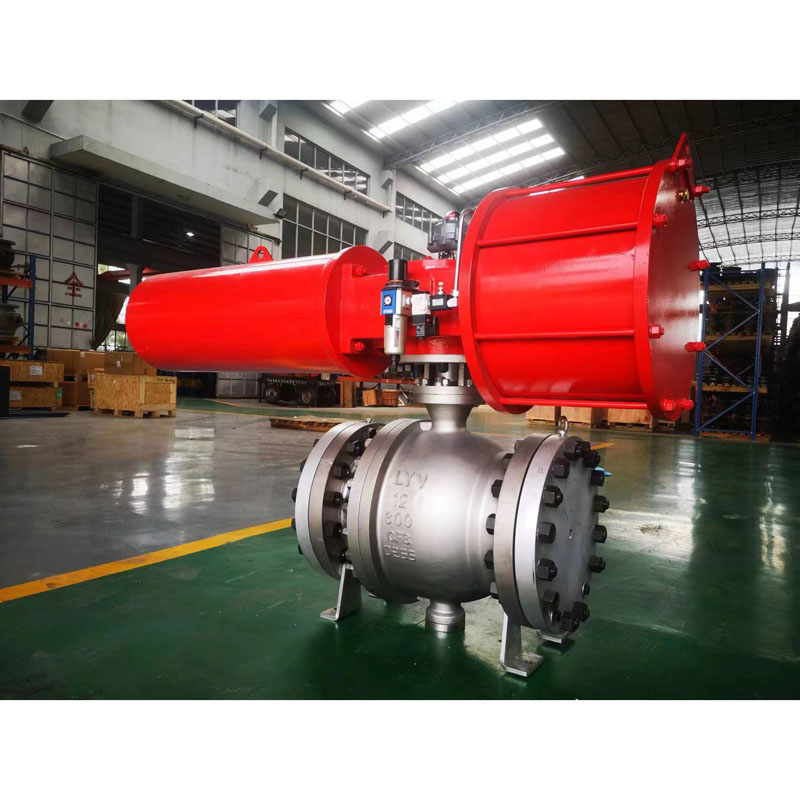

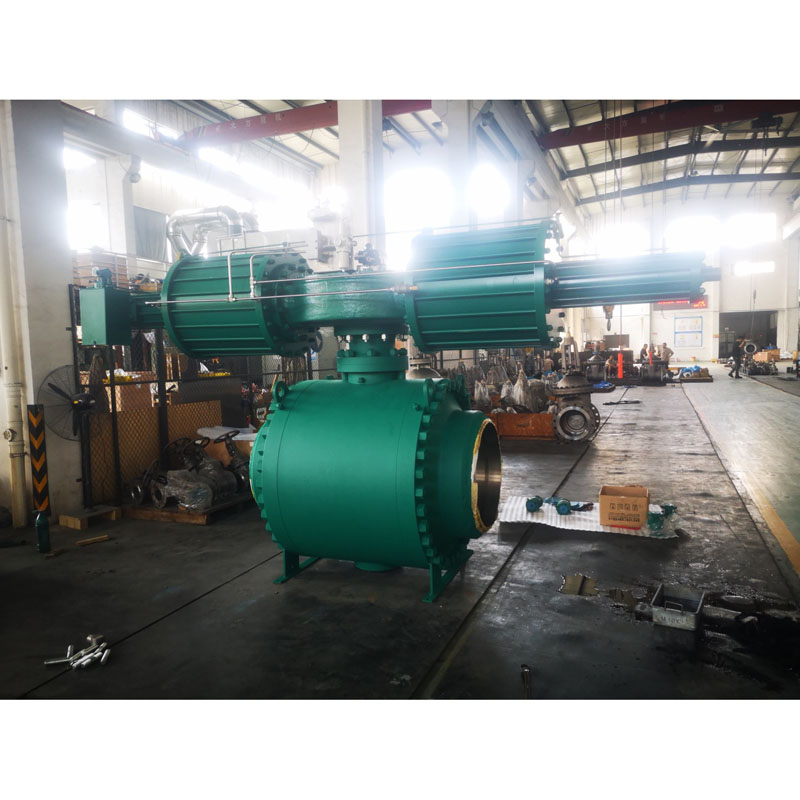

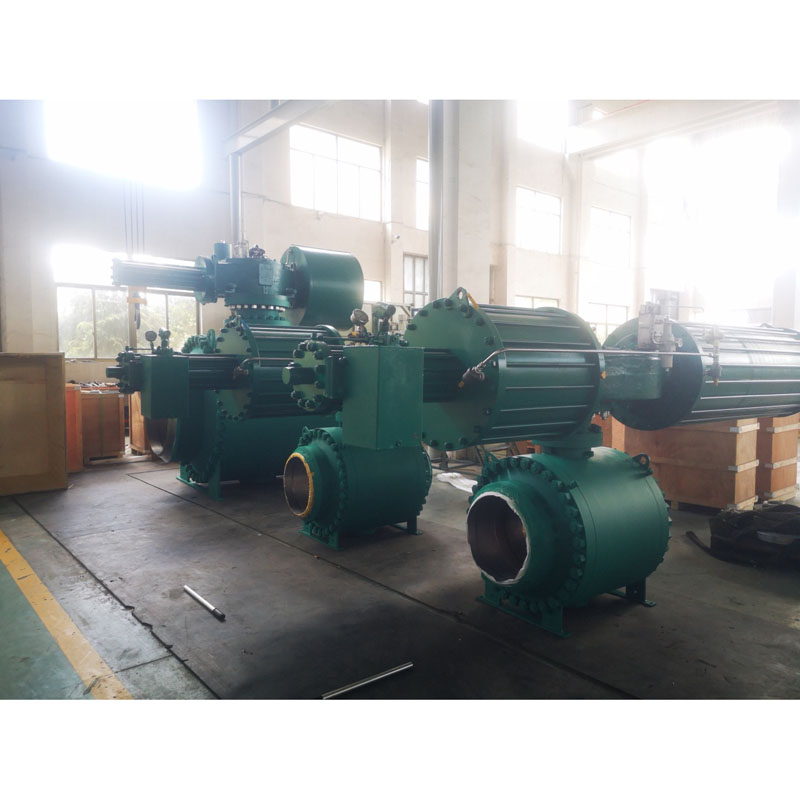

వాల్వ్ ఆపరేషన్: మాన్యువల్ లివర్ / వార్మ్-గేర్ / యాక్చుయేటర్ ఆపరేటెడ్ / న్యూమాటిక్ యాక్యుయేటర్ / మోటార్ యాక్యుయేటర్

MOC (బిల్ ఆఫ్ మెటీరియల్ - BOM):

శరీరం &బానెట్: ASTM A 216 GR. WCB (కార్బన్ స్టీల్)

: ASTM A352 LCB / LCC (తక్కువ ఉష్ణోగ్రత. కార్బన్ స్టీల్)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (స్టెయిన్‌లెస్ స్టీల్)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (స్టెయిన్‌లెస్ స్టీల్)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (డ్యూప్లెక్స్ స్టెయిన్‌లెస్ స్టీల్)

సాలిడ్ బాల్ : ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

గమనిక: హర్సీల్ మెటల్ సీట్ రకం బాల్ ఉపరితల చికిత్స: ENP, HCR, WC, వెల్డింగ్ Ni60/ Ni55

కాండం : ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

మెటల్ సీట్ రింగ్: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

గమనిక: హర్సీల్ మెటల్ సీట్ రకం సీట్ రింగ్ ఉపరితల చికిత్స: ENP, HCR, WC, వెల్డింగ్ Ni60/ Ni55

సీట్ సీలింగ్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్టెడ్ PTFE – GFT / కార్బన్ ఫిల్డ్ PTFE – CFT

: పీక్ / డెల్రిన్ / గ్రాఫాయిల్ – గ్రాఫైట్ రింగ్

గ్లాండ్ ప్యాకింగ్ : PTFE వర్జిన్ / 25% గ్లాస్ ఫిల్డ్ PTFE – GFT / కార్బన్ ఫిల్డ్ PTFE – CFT

: గ్రాఫాయిల్ - గ్రాఫైట్ రింగ్

ట్రూనియన్ మౌంటెడ్ బాల్ వాల్వ్ అంటే ఏమిటి?

ట్రన్నియన్ మౌంటెడ్ బాల్ వాల్వ్ అనేది త్రైమాసిక టర్నింగ్ వాల్వ్, ఇది పైప్‌లైన్‌లలో ప్రవహించే మాధ్యమాన్ని ఆపడానికి సహాయపడుతుంది. ట్రన్నియన్ మౌంటెడ్ బాల్ వాల్వ్ యొక్క ప్రత్యేక లక్షణం మధ్యలో ఉంచబడిన రౌండ్ లేదా గోళాకార ఆకారంలో దాని డిస్క్. ఇది ప్రవాహాన్ని ఆపడానికి లేదా ప్రారంభించడానికి తిరుగుతూ ఉంటుంది.
