LYV®, ఒక ప్రొఫెషనల్ ఇండస్ట్రియల్ వాల్వ్ తయారీదారు, దాని పరిచయం చేసింది

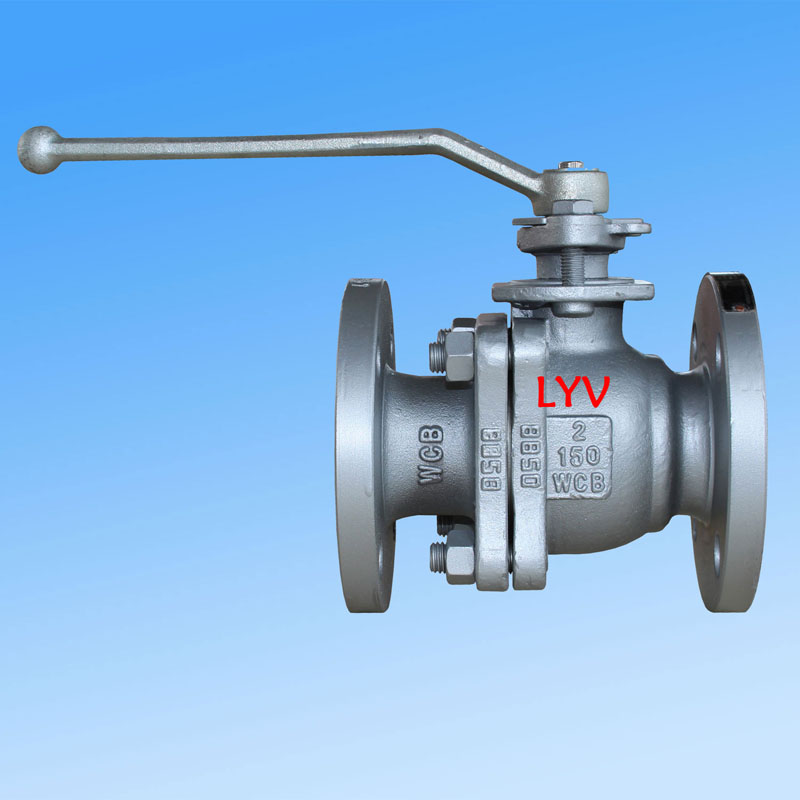

2-పీస్ ఫ్లోటింగ్ బాల్ వాల్వ్, పారిశ్రామిక పైపింగ్ వ్యవస్థలలో అత్యంత విస్తృతంగా ఉపయోగించే వాల్వ్ రకాల్లో ఒకటి. కంపెనీ ఉత్తర అమెరికా, ఆగ్నేయాసియా, రష్యా మరియు మధ్యప్రాచ్యంతో సహా మార్కెట్లకు వాల్వ్లను ఎగుమతి చేస్తుంది. CNC మ్యాచింగ్ పరికరాలు మరియు నైపుణ్యం కలిగిన వర్క్ఫోర్స్తో, LYV® వార్షిక ఉత్పత్తి సామర్థ్యం 50,000 వాల్వ్లను మించి ఉంది, ఇది ప్రామాణిక మరియు అనుకూల అవసరాలకు మద్దతు ఇస్తుంది.
డిజైన్ మరియు నిర్మాణం
2-పీస్ ఫ్లోటింగ్ బాల్ వాల్వ్ ఫ్లోటింగ్ బాల్ డిజైన్తో స్ప్లిట్-బాడీ నిర్మాణాన్ని కలిగి ఉంటుంది. ఇది అనుగుణంగా ఇంజనీరింగ్ చేయబడిందిISO 17292, API 608, మరియు API 6Dప్రమాణాలు. వాల్వ్ పూర్తి బోర్ (FB) లేదా తగ్గిన బోర్ (RB) కాన్ఫిగరేషన్లలో, ఎండ్ ఎంట్రీ బాడీ నిర్మాణంతో అందుబాటులో ఉంటుంది. బోనెట్ ఎంపికలలో బోల్టెడ్ బోనెట్ లేదా పొడిగించిన బోనెట్ ఉన్నాయి మరియు సీట్ రకాలు సాఫ్ట్ సీట్ లేదా హార్డ్-సీల్ మెటల్ వేరియంట్లలో అందించబడతాయి. ప్రవాహ దిశ ఏక-దిశ లేదా ద్వి-దిశాత్మకంగా ఉంటుంది, వివిధ ప్రక్రియ అవసరాలకు సౌలభ్యాన్ని అందిస్తుంది.
పరిమాణం మరియు ఒత్తిడి పరిధి
| ఒత్తిడి తరగతి |
పరిమాణ పరిధి (NPS) |
పరిమాణ పరిధి (DN) |
| ANSI క్లాస్ 150LB |
1/2"-10" |
DN15 – DN250 |
| ANSI క్లాస్ 300LB |
1/2"-8" |
DN15 - DN200 |
| ANSI క్లాస్ 600LB |
1/2"-4" |
DN15 - DN100 |
గమనిక:PN రేటింగ్ల కోసం, వాల్వ్ PN0.6, PN1.6, PN2.0, PN2.5ని DN250 వరకు కవర్ చేస్తుంది; PN4.0 మరియు PN5.0 DN200 వరకు; PN6.3 మరియు PN10.0 DN100 వరకు.
డిజైన్ మరియు టెస్టింగ్ ప్రమాణాలు
| ప్రామాణిక వర్గం |
సూచన ప్రమాణం |
|
డిజైన్ స్టాండర్డ్
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
తనిఖీ & పరీక్ష
|
API 598 / API 6D |
|
ఫైర్ సేఫ్ టెస్టింగ్
|
API 607 / API 6FA |
|
ఫ్లాంజ్-టు-ఫ్లేంజ్ పొడవు
|
ANSI B16.10 – చిన్న నమూనా / పొడవైన నమూనా |
|
ముగింపు కనెక్షన్లు
|
ఫ్లాంగ్డ్ (ANSI B16.5), బట్ వెల్డ్, సాకెట్ వెల్డ్ |
కీ ఫీచర్లు
-
ఫైర్-సేఫ్ డిజైన్- API 607 / API 6FAకి అనుగుణంగా ఉంటుంది
-
యాంటీ-స్టాటిక్ డిజైన్- సురక్షితమైన ఆపరేషన్ కోసం స్టాటిక్ ఛార్జ్ని వెదజల్లుతుంది
-
బ్లో-అవుట్ ప్రూఫ్ స్టెమ్- ఒత్తిడిలో కాండం ఎజెక్షన్ను నిరోధిస్తుంది
-
సేవా మాధ్యమం- సహజ వాయువు, చమురు, నీరు, ఆక్సిజన్ మరియు ఇతర పారిశ్రామిక ద్రవాలు
-
సోర్ సర్వీస్– ISO 15156 / NACE MR0175కి అనుగుణంగా
-
వాల్వ్ ఆపరేషన్- మాన్యువల్ లివర్, వార్మ్ గేర్, న్యూమాటిక్ యాక్యుయేటర్, ఎలక్ట్రిక్ యాక్యుయేటర్
నిర్మాణ వస్తువులు (BOM)
శరీరం & బోనెట్
| మెటీరియల్ గ్రేడ్ |
వివరణ |
| ASTM A216 GR. WCB / A105N |
కార్బన్ స్టీల్ |
| ASTM A352 LCB / LCC / A350 LF2 |
తక్కువ-ఉష్ణోగ్రత కార్బన్ స్టీల్ |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (స్టెయిన్లెస్ స్టీల్) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (స్టెయిన్లెస్ స్టీల్) |
| ASTM A351 Gr. CF8C |
స్టెయిన్లెస్ స్టీల్ |
| ASTM A890 4A / 5A / 6A |
డ్యూప్లెక్స్ స్టెయిన్లెస్ స్టీల్ |
సాలిడ్ బాల్
| మెటీరియల్ గ్రేడ్ |
వివరణ |
| A105N + ENP / A105N + TCC |
ఎలక్ట్రోలెస్ నికెల్ ప్లేటింగ్ / టంగ్స్టన్ కార్బైడ్ పూతతో కార్బన్ స్టీల్ |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
స్టెయిన్లెస్ స్టీల్ |
| ASTM A182 F51 / F53 / F55 |
డ్యూప్లెక్స్ / సూపర్ డ్యూప్లెక్స్ స్టెయిన్లెస్ స్టీల్ |
హార్డ్-సీల్ మెటల్ సీట్ కోసం గమనిక:బాల్ ఉపరితల చికిత్సలలో ENP, HCR, WC మరియు వెల్డింగ్ Ni60 / Ni55 ఉన్నాయి.
కాండం
| మెటీరియల్ గ్రేడ్ |
వివరణ |
| ASTM A182 F6a |
మార్టెన్సిటిక్ స్టెయిన్లెస్ స్టీల్ |
| ASTM A182 F304 / F316 / F304L / F316L |
స్టెయిన్లెస్ స్టీల్ |
| 17-4 PH |
అవపాతం-గట్టిపడే స్టెయిన్లెస్ స్టీల్ |
| ASTM A182 F51 / F53 / F55 |
డ్యూప్లెక్స్ / సూపర్ డ్యూప్లెక్స్ స్టెయిన్లెస్ స్టీల్ |
సీట్లు, బాడీ సీల్స్ & గ్లాండ్ ప్యాకింగ్
| మెటీరియల్ |
అప్లికేషన్ |
| PTFE వర్జిన్ |
సీటు / బాడీ సీల్ / గ్లాండ్ ప్యాకింగ్ |
| 25% గ్లాస్ నిండిన PTFE (GFT) |
సీటు / బాడీ సీల్ / గ్లాండ్ ప్యాకింగ్ |
| కార్బన్ నిండిన PTFE (CFT) |
సీటు / బాడీ సీల్ / గ్లాండ్ ప్యాకింగ్ |
| పీక్ / డెల్రిన్ |
సీటు / శరీర ముద్ర |
| గ్రాఫాయిల్ (గ్రాఫైట్ రింగ్) |
సీటు / బాడీ సీల్ / గ్లాండ్ ప్యాకింగ్ |
అప్లికేషన్ మరియు సేవ
2-పీస్ ఫ్లోటింగ్ బాల్ వాల్వ్ చమురు మరియు గ్యాస్, పెట్రోకెమికల్, పవర్ జనరేషన్, వాటర్ ట్రీట్మెంట్ మరియు పైప్లైన్ సిస్టమ్లతో సహా అనేక రకాల పారిశ్రామిక అనువర్తనాలకు అనుకూలంగా ఉంటుంది. ఇది ఫ్లాంగ్డ్, బట్ వెల్డ్ లేదా సాకెట్ వెల్డ్ ఎండ్ కనెక్షన్లతో అందుబాటులో ఉంది మరియు మాన్యువల్గా లేదా ఆటోమేటెడ్ యాక్యుయేటర్లతో ఆపరేట్ చేయవచ్చు. LYV® దాని అనుభవజ్ఞులైన ఇంజినీరింగ్ మరియు ఉత్పత్తి బృందాల మద్దతుతో పూర్తి అమ్మకాల తర్వాత మద్దతు మరియు సకాలంలో డెలివరీని అందిస్తుంది.
గమనిక:కస్టమ్ మెటీరియల్ కాంబినేషన్లు, ప్రెజర్ రేటింగ్లు లేదా యాక్యుయేటర్ కాన్ఫిగరేషన్ల కోసం, దయచేసి మీ ప్రాజెక్ట్ స్పెసిఫికేషన్లతో నేరుగా LYV®ని సంప్రదించండి.
